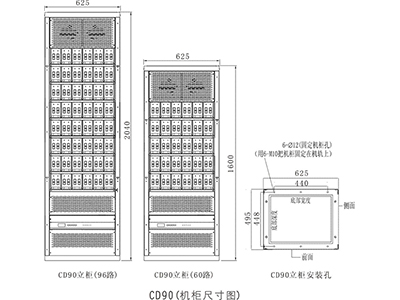

SQD（斯全德）立柜式控制柜 CD90 60CH ／96CH

產品描述:

CD90智能網絡調光硅柜采用光纖控制技術和網絡控制技術的固定調光器。可以接受多個獨立網絡/DMX信號控制的調光器,同時能及時報告整個調光器的工作狀態（電流、電壓、開關狀態、風機運行狀態以及各回路燈光電氣參數等）的實時數據，以便系統實現實時運行狀態監測。

光纖/網絡/DMX接口，可控硅/繼電器輸出模塊互換、智能化動態預熱、多重保護4096級精度觸發。無限條用戶可編程的調光曲線和自動穩壓輸出等卓越功能構成了CD90網絡智能調光硅柜作為新一代調光產品。

性能特點:

• 一個柜體最多可以容納48個單元模組；每模組兩路，最大可達96路輸出

• 抽屜式數字單元模組，可以方便互換

• 每個模組具有獨立的處理器，可以允許熱插拔工作

• 支持DMX、以太網、光纖信號

• 空氣開關帶RCD功能（可選）

• 調光精度高達4096級

• 友好的人機界面，標配7寸彩色觸摸屏,可定制

• 專門設計的接電端子適合大負荷電纜接線

• 每個模組具有獨立的故障燈指示出錯報告

• 可以預先存儲多個場景

• 電壓自動補償功能，當輸入電源電壓在200-240V之間變化時， 輸出電壓不變

• 設備開機負載自動測試功能，能準確測試出負載的狀況如：開路、短路、負載記錄功能，能準確測試出每路負載的實際功率

• 當信號中斷，可瞬間保持最后一場信息

• 高可靠性的主從機服務器具有光纖接入口、以太網RJ45接口、TCP/IP協議、ARNET協議和未來可以升級的ＡＣＮ協議空間

• 豐富的多功能控制模組單元，適應多種場合不同的負載類型使用

• 獨特的綠色能源管理專利技術，有效降低滿負荷的無功損耗，減少能源浪費

• 抑制電感上升時間200us/300us/400us

• 整機具有報告系統，提供電流、負載、信號、運行溫度、過熱警告等數據

• 安全智能用電管理功能

技術參數:

• 供電方式：三相五線制(TN-S)

• 工作電壓：AC200V-240V/50-60 Hz

• 通信協議：TINHAO-Net，ArtNet，DMX512（光電隔離），CAN、RDM

• 調光器模塊在額定負載下，環境溫度35℃下連續工作不少于24小時

• 輸入控制：1個光纖口1個以太網口和兩個DMX512輸入口（帶光電隔離）通過以太網和插入存儲卡軟件升級

• 調光范圍：阻性條件下從0V到額定電壓全調光

• 調節功率：阻性條件下從0W到額定功率全調節

• 輸出功率：根據配置輸出模塊而定

• 環境濕度：5～85%

• 散熱方式：智能控制風冷

• 輸出電壓：AC0～220V

• 頻率范圍：45Hz～65Hz

• 最小負載：0W～連續開路

• 諧波失真：≤0.5%

• 噪音：≤45dB

• 短路保護：≥200次

• 產品通過如下國家標準檢測：

• 《GB 17743-2007電氣照明和類似設備的無線電騷擾特性的限值和測量方法》合格

• 產品通過如下歐洲EMC標準檢測：

• 《EN 55103-1:2009》合格

• 《EN 55103-2:2009》合格

• 《EN 61000-3-2:2006 A1 A2:2009》合格

• 《EN 61000-3-3:2008》合格

• 《EN 61347-2-11:2001》合格

• 《EN 61347-1:2008》合格

• 工作效率：98%

• 功率因數：0.95～0.99(與負載特性相關)

• 環境溫度：-10℃～45℃

• 輸出負載：阻性和感性負載

• 《GB 17625.1-2003電磁兼容限值諧波電流發射限值》合格

• 設備符合國家標準、歐洲標準和攜帶CE認證標志
