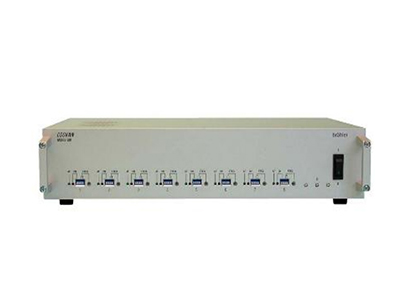

在 CDSVAN 數字同聲傳譯系統中，紅外發射主機 MSI8V通過紅外線傳播渠道 8 個頻道的聲音信號。傳輸聲音信號轉化成調制后的紅外型號后通過連接在數字紅外發射主機 MSI8V BIV 上的輻射板 IRad 傳送出去。1+7種語言頻道能通過窄波段頻率(band IV)同時傳播。傳播的信號能被 IRX 接收機接收并通過耳機監聽。前面板的撥鈕可以選擇相應頻率或者打開或關閉對應的頻道。通過旋鈕可以設置多達32 個語言頻道。它擁有 3 個紅外調試發散二極管可以在沒接輻射板 IRad時也能方便調試人員調試系統。前面板的
LED 燈用來指示工作狀態：頻道打開（紅色），音頻信號可用（綠色）
技術參數
本產品符合 IEC914 和IEC61603-7 國際標準
接口
VAN-IN（1 路 RJ45）
連接控制電腦
VAN-LINK（1 路 RJ45）
串聯下一臺 MSI8V（音頻）
LINE-OUT（8 路卡儂公）
錄音音頻信號輸出
IR-LINE（2 路 BNC 接口）
1：連接多達 10 塊輻射板
2：連接另外的 10 塊輻射板
RF-LINK（1 路 BNC 接口）
串聯下一臺 MSI8V（紅外）
產品特點
電源接通后亮綠色 LED 燈
頻道打開后亮紅色 LED 燈
（AF）音頻可用亮綠色 LED 燈
傳輸頻率
1935kHz - 3175kHz (31 頻道)
中頻
455KHz
測量值
失真：< 0.2%
信噪比：> 70dB
信道間距：> 60dB
電源
電壓：(90 ... 250)VAC，
(50 ... 60)Hz
功率：40VA max
外觀
19"， 2U，鋁合金，銀白色
尺寸，寬 x 高 x 深：(433 x 88 x 305) mm
重量
重量：4.6Kg
配件
紅外輻射板 IRad
紅外接收機 IRX32
BNC 線纜 (50 Ohm)
