一、用戶需求及方案概述

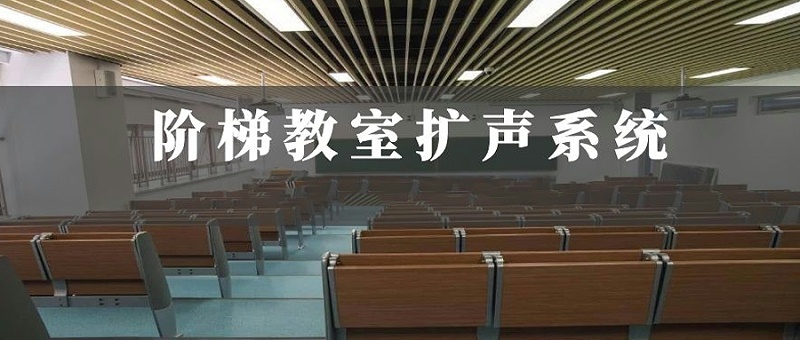

某高校階梯教室長32米(觀眾區長24米)，寬15米，高約4米，主席臺面積75平方米，為滿足平時教學，以及小型的會議、報告演講、學術討論等需求，現階梯教室計劃做一套音響擴聲系統，要求如下：
1. 開會時做到聲場均勻、吐字清晰。
2. 提供穩定、語音清晰的專業級會議擴聲效果。
3. 老師講課時可以使用音箱做擴聲。階梯教室音響擴聲系統
4. 系統能夠滿足會議、學術報告、教學、影片欣賞等多種用途使用。
5. 提供視覺舒適、高亮度、高分辨率大屏幕投影顯示。
二、方案設計 結合需求，分析得出該階梯教室擴聲系統以會議為主，影音播放模式為輔，主要滿足會議，及平時老師講課使用，偶爾會用來播放影片使用。按照這兩方面設計如下：階梯教室音響擴聲系統
三、設計原則 階梯教室的的燈光音響系統務必做到可靠，穩定，實用，多用途，可擴展，先進，方便。設計時要考量后期的施工、調試、培訓等技術服務，提供相應的保證措施。
四、功能分析 階梯教室主要用于學校大型教學場所，能夠高效的完成教學任務，需要語言清晰度極高，足夠覆蓋觀眾區的聲壓級，聲場均勻的音響系統。
階梯教室是一個用于學校慶典活動的場所，需要一個動態范圍較大，聲光效果突出的燈光音響系統。
階梯教室是一個用于學校宣傳的場所，舞臺燈光系統需要營造一個明亮清晰的環境用于攝像及演出。
階梯教室還是一個組織觀影的場所，需要5.1聲道乃至7.1聲道的影院音響系統，滿足極致的影音體驗。
五、系統分析 1、音響系統
音響選型
階梯教室根據現場環境及實際用途來選擇不同主擴聲音箱，主擴聲音箱關系到整個廳堂的音質水平及聲場覆蓋，因此需要因地制宜的選擇音響設備
若是會議為主要用途時，且廳堂寬敞，結構簡單，主擴聲音箱可用壁掛音柱；音柱的水平覆蓋寬且語言清晰度較高。
若是一般演出用途時，廳堂平直且前后距離較短，主擴聲音箱采用點聲源音箱覆蓋；點聲源音箱頻域廣，能直觀還原聲音，并能定點覆蓋。
若是大型演出用途，廳堂前后距離長，階梯層級前后高度差異大，廳堂寬敞，用途廣泛，主擴聲音箱宜采用線陣組音箱覆蓋；線陣組音箱水平覆蓋廣，垂直覆蓋清晰，遠場區域覆蓋呈線性，聲音衰減減半，廳堂后場區域能有效覆蓋，各個區域指向明顯，能夠均勻覆蓋。
音響分布
階梯教室音箱的擺放安裝至關重要，關系到聲場的覆蓋。由于觀眾區域固定，聲音來源統一，一般采用集中式布置音箱。
會議及演出用途，一般采用立體聲2.1聲道擴聲；若是電影觀賞用途，則需要采用5.1聲道乃至7.1聲道擴聲。
會議用途是只需左右主要擴聲音箱，覆蓋不足處增加輔助補聲音箱即可；
演出用途需要增加超低音音箱增加動態及舞臺返聽音箱用于舞臺區域覆蓋；
影院用途時需要增加中置音箱，輔助音箱可用作環繞音箱。
若是階梯教室舞臺頂部高度較高，則需要拉聲像音箱拉低聲像；
若是舞臺比較寬敞，舞臺臺口還需增加臺唇音箱。
